Motor a aplikácia:
Technické parametre:
|
Napájacie napätie |
220V ±10% 50HZ |
|
Zdrojový tlak |
0,45-0,7 MPa |
|
Menovitý výkon |
3 kW |
|
Rýchlosť navíjania |
3500-5000 ot./min |
|
Presnosť počítania |
±0,01 Kruh |
|
Uhlová presnosť |
0,1 stupňa |
|
Presnosť usporiadania vodičov |
0,1 mm |
|
Optimálny priemer vinutia |
0,03-0,3 mm |
|
Vhodná výška |
2-25 mm |
|
Použiteľný vonkajší priemer |
12-42 mm |
|
Celkový rozmer |
1200*900*1900mm |
|
Hmotnosť stroja |
400 kg |
Prehľad funkcií stroja:

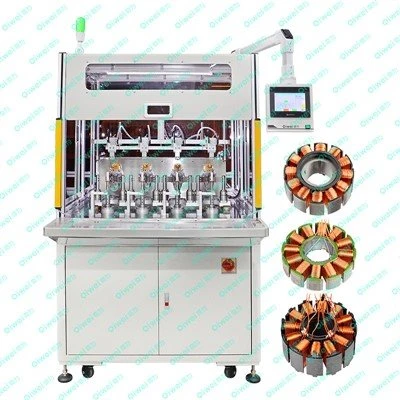

Tento ručný navíjací stroj s motorom ventilátora (QWM{0}}model R4210) je 3D plne{3}}automatické riešenie so 4 navíjacími stanicami + 4 nakladacími/vykladacími stanicami, ktoré sa špecializuje na statorové navíjanie ručných ventilátorov-vrátane prenosných vonkajších ručných ventilátorov, mini stolných ručných ventilátorov a cestovných{7}veľkostí{7} statorizovaných ventilátorov{8} Φ12-Φ42mm) a ľahké konštrukcie vyžadujú mimoriadne-presné navíjanie. Jeho 4+4 paralelná prevádzka skracuje čas nečinnosti a dokonale zodpovedá{15}}výrobným potrebám výrobcov ručných ventilátorov s veľkým objemom a viacerými modelmi.
Ako špecializované zariadenie na navíjanie statorovej cievky ventilátora do ruky využíva 3-osové prepojenie XYZ-, aby zvládlo kompaktnú štruktúru statorov ručných ventilátorov, pričom zaisťuje tesné omotanie rohov kolíkom a úhľadné rozdeľovanie drôtov-, ktoré je kritické, aby sa zabránilo uvoľneniu cievky v prenosných, často premiestňovaných zariadeniach. Vybavený 4 sadami importovaných servomotorov a systémom napínania servomotorov, automatizuje úplné procesy (navíjanie, usporiadanie drôtov, orezávanie), aby sa znížila ľudská chyba, zatiaľ čo vysokokvalitné odliatky tvoria hlavnú štruktúru stabilnej prevádzky. Uchováva tiež viac ako 50 špecifikácií vinutia, čo umožňuje rýchle prepínanie medzi rôznymi modelmi ručných ventilátorov (napr. napájanie z batérie{13}} alebo nabíjanie cez USB).
Intuitívna dotyková obrazovka zjednodušuje nastavenie programu a pneumatické nožnice poskytujú čisté konce drôtov pre jednoduchú montáž statora. Pre výrobcov, ktorí sa zameriavajú na-precíznu výrobu ručných ventilátorov, tento ručný navíjací stroj s motorom ventilátora hladko vyvažuje efektivitu 8 staníc a presnosť 3D navíjania.
